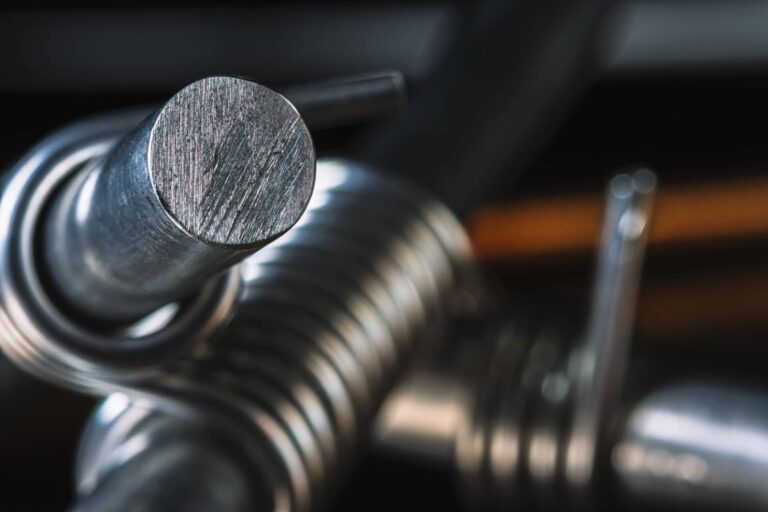

Sélectionner des axes métalliques sur mesure demande une approche méthodique. Chaque projet industriel présente des contraintes spécifiques : charges supportées, environnement d’utilisation, fréquences de rotation ou efforts mécaniques. Les bureaux d’études sont régulièrement confrontés à ces questions. Le choix du matériau, la définition des tolérances et les traitements de surface déterminent la longévité de vos installations. Mais un axe standard ne suffit pas toujours. La fabrication sur mesure répond à des exigences techniques précises que nous détaillons ici.



Identifiez le matériau adapté à votre application



La sélection du métal conditionne directement la performance. Pour répondre à des exigences techniques variées, un axe métallique sur LGC, par exemple, permet de choisir parmi plusieurs familles de matériaux selon vos contraintes d’usage. L’acier reste le standard pour les applications industrielles : sa résistance mécanique, sa disponibilité en barre ou en tube et son prix abordable en font une référence. Les nuances varient selon les traitements thermiques et les additifs : acier au carbone pour les efforts statiques, acier allié pour les sollicitations dynamiques.

L’inox s’impose dans les environnements corrosifs ou sanitaires. Sa passivation naturelle protège l’axe métallique sans revêtement supplémentaire. Les nuances 304 ou 316 sont recommandées selon le niveau d’exposition aux agents chimiques. L’aluminium offre quant à lui un rapport poids-résistance intéressant pour réduire l’inertie, notamment dans les systèmes de levage ou les mécanismes de rideau métallique. Le fer, moins utilisé, répond à des applications spécifiques où la mesure du prix prime sur la durabilité. Chaque métal se décline en différentes épaisseurs et sections : barres pleines, tubes creux, profilés usinés.





Quelles tolérances pour vos axes de précision ?



Définir les tolérances dimensionnelles garantit la compatibilité avec vos paliers, roulements ou bagues. La norme ISO 286 établit des classes de précision exprimées en micromètres : h6 pour les ajustements serrés, h7 pour les montages glissants et h9 pour les guidages libres. Sur un axe métallique de 50 millimètres de diamètre, une tolérance h7 autorise une variation de 25 micromètres, soit 0,025 millimètre. Ces mesures influencent le fonctionnement, car trop de jeu génère des vibrations et trop d’interférences provoquent des échauffements.

La rectitude se mesure en micromètres par mètre : une construction mécanique standard accepte 0,5 millimètre sur un mètre et les machines-outils exigent 0,1 millimètre. L’épaisseur de paroi pour les tubes creux doit rester homogène. Vérifiez aussi les tolérances de longueur : une barre de plusieurs mètres nécessite une coupe précise pour les assemblages multiples.



Les traitements de surface pour axes métalliques



Les finitions protègent le métal brut contre l’usure et la corrosion. Le traitement galvanisé dépose une couche de zinc sur l’acier : économique et efficace pour les environnements industriels standard, il ajoute 10 à 20 micromètres d’épaisseur. L’anodisation concerne l’aluminium. Elle durcit la surface et permet des colorations. Le chromage dur convient aux axes soumis à frottement : cette électrolyse crée une couche de chrome de 20 à 100 micromètres qui triple la résistance à l’abrasion.

Certains projets requièrent un axe métallique brut, usiné sans revêtement : la lubrification remplace le traitement. L’inox poli miroir réduit les coefficients de frottement pour les guidages linéaires. Le traitement thermique (trempe, revenu) modifie la structure interne de l’acier ou du fer sans ajouter de matière. Chaque tube ou barre reçoit la finition adaptée à son environnement de construction.



Élaborez un cahier des charges complet et efficace



Un cahier des charges structuré évite les allers-retours avec les fabricants. Listez méthodiquement les informations techniques pour que chaque axe métallique corresponde à vos souhaits. Commencez par les dimensions : diamètre nominal, longueur totale, sections variables si nécessaire. Précisez les tolérances pour chaque mesure critique : diamètre h7, longueur +/- 0,5 millimètre, rectitude 0,2 millimètre par mètre. Spécifiez le matériau avec sa nuance exacte : acier C45, inox 316L, aluminium 7075. Indiquez les traitements de surface souhaités et leur épaisseur. Mentionnez les usinages particuliers : filetages, gorges, trous transversaux. Pour les applications de rideau ou de construction, détaillez les fixations et les interfaces.

Les informations essentielles à fournir comprennent :

• Les conditions d’usage : charges, vitesses, températures, environnement chimique ;
• Les quantités commandées et les délais attendus ;
• Le budget alloué ou le prix cible par pièce ;
• Les normes applicables et les certifications requises.

Regroupez ces données sur une liste claire : le fabricant évalue la faisabilité et propose des optimisations sur la barre ou le tube standard disponible.

Faire fabriquer des axes métalliques sur mesure demande de croiser matériaux, tolérances et traitements selon vos contraintes réelles. Chaque paramètre impacte la durabilité et le coût : un acier standard galvanisé suffit pour de nombreuses constructions, tandis qu’un inox rectifié s’impose dans les environnements exigeants. Les cahiers des charges précis, incluant dimensions en mètres ou millimètres, prix attendus et liste des souhaits techniques, accélèrent les développements. Vos projets méritent des axes fiables, alors prenez le temps de définir chaque mesure.
